ADMEDEC 二次元血流画像化装置

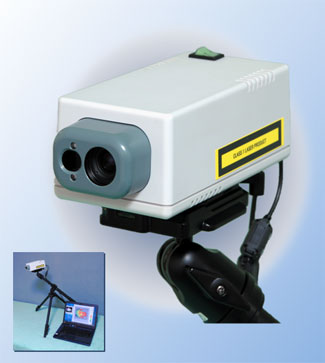

CCDカメラセンサーと電源供給ユニット
仕 様
レーザー波長
830nm
レーザークラス
１M以下（IEC60825-1に基づく）
測定領域
3×2cm 5×4cm 10×8cm 20×15cm（またはそれ以上）
サンプリング数
30フレーム／秒
出力画像
解像度710画素×480画素
色調
255色
動作
環境
OS
Windows8.1 Professional（64bit）
CPU
Intel Core(TM)i5以上
メモリー
4GB以上
ディスプレイ
解像度 WXGA+(1440x900)または
SXGA(1280x1024)以上
保存形式
画像 JPG、BMP形式
動画 AVI形式
血流値 CSV形式
外形寸法
（プローブユニット）
約80mm(W)×160mm(D)×60mm(H)
重量
（プローブユニット）
約1.6kg
電源
AC100～240V、47-63Hz
特 長
概 要

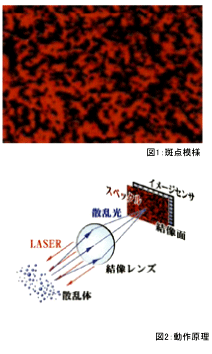

原 理
レーザースペックルフローグラフィーは、末梢の血行動態を無侵襲で測定することができます。
国産ＣＣＤカメラを搭載し、最大30フレーム／秒で画像取り込みを行うことを実現した高感度・高性能な二次元血流画像化装置です。
測定領域については同装置において3×2cm・5×4cm・10×8cm・20×15cm（またはそれ以上）の幅広いエリアに対応しています。
また、血流解析ソフトウェアとしてマップ画像内にラバーバンド（血流演算範囲）を設置し、その範囲内における時間的変動をグラフ化することができます。
レーザー光を生体組織に照射した際の組織からの反射光を電気信号に変換後、処理することにより、生体組織の血流情報が得ることができます。
血流速度成分(Velocity)は、照射した光の周波数変調から求めることができ、その変調成分の光量（パワースペクトルの積分値）を算出することで、組織血液量に相当する赤血球量成分(Mass)が求めることができます。
この2つのパラメータより、組織血流量(Flow)＝血流速度成分(Velocity)×赤血球量成分(Mass)が求めることができます。
レーザースペックルフローグラフィーLSFG-PI-E オプション
CCDカメラセンサーを使用目的に合わせた固定用スタンドも供給しております。

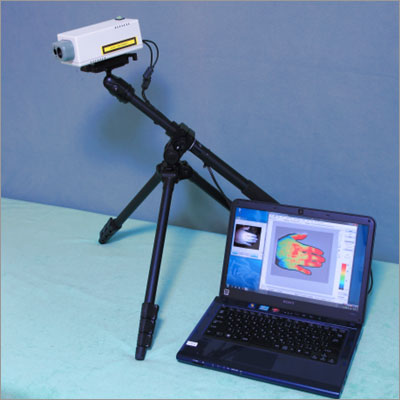

センサーアームシステム
センサー固定スタンド型
顎 台
